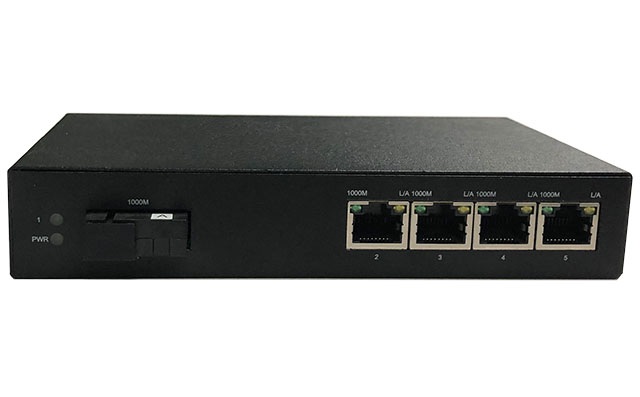

千兆系列光纖收發器

JW-SE20(GF1.GE4)-A

產品性能參數列表資料下載

產品概述

JW-W10(GF1.GE4)-A 光纖收發器是全新發布的通用型千兆網絡交換機產品，采用城市的交換核心，具有安裝方便，應用靈活，維護簡單等特點；以太網傳輸距離支持20-100公里，為遠距離傳輸和組網提供了一套高可靠性，高性價比的解決方案。廣泛應用于平安城市、高速公路、能源、電力等行業。

產品特點

支持1000Base-SX/LX光纖傳輸標準，可與其他網絡產品無縫互聯
支持4個10/100/1000Mbps全雙工/半雙工自協商接口
內置高校交換內核，抑制廣播風暴
自動MAC地址學習功能
高速緩存容量：1M
內置MAC地址緩存數量：8K
工作溫度：-20~70℃
平均無故障時間MTBF≥10萬小時
安裝簡便、即插即用

典型應用

方案一：點對點組網應用

方案二：點對多點組網應用

外形尺寸

選型指導

產品型號	描述
JW-SE20(GF1.GE4)-AT	1310波長，SC接口，20、40、60、80、100公里可選
JW-SE20(GF1.GE4)-AR	1550波長，SC接口，，20、40、60、80、100公里可選

說明：

1. 傳輸距離60KM以上光模塊為非常規光模塊

型號 參數	發射機 JW-SE20(GF1.GE4)-AT	接收機 JW-SE20(GF1.GE4)-AR
光學指標
光纖接口	SC接口(光口固定)	SC接口(光口固定)
波長	Tx1310nm/Rx1550nm；20km	AR: Tx1550nm/Rx1310nm；20km
傳輸距離	20,40,60,80,100KM	20,40,60,80,100KM
光功率	-8～-3dBm	-8～-3dBm
靈敏度	≤-24dBm	≤-24dBm
網絡指標
物理接口	4個RJ45	4個RJ45
接口速率	10/100M/1000M自適應	10/100M/1000M自適應
以太網標準	IEEE802.3，802.3u，802.3x	IEEE802.3，802.3u，802.3x
處理類型	存儲和轉發	存儲和轉發
MAC地址表	8K	8K
端口包轉發率	1.75Mpps	1.75Mpps
內部緩存	1Mb	1Mb
其他參數
電源	PWR	PWR
光鏈路	1	1
供電電源	DC5V/2A	DC5V/2A
功耗	? 8W	? 8W
工作溫度	-20~70℃	-20~70℃
儲存溫度	-40~85℃	-40~85℃
工作濕度	5~90%無冷凝	5~90%無冷凝
靜電抗擾度	接觸放電：±2KV空氣放電：±4KV	接觸放電：±2KV空氣放電：±4KV
浪涌抗擾度	電源端口：±1KV網絡端口：±4KV	電源端口：±1KV網絡端口：±4KV
外殼	金屬材質，無風扇	金屬材質，無風扇
尺寸	160（長）×100（寬）×29（高）	160（長）×100（寬）×29（高）
重量	≤ 1kg	≤ 1kg
