千兆光纖收發器

JW-SE20(GF1.GEx)-AT/R-B

產品性能參數列表資料下載

產品概述

JW-SE20(GF1.GEx) 系列光纖收發器是中威電子全新發布的通用型光、電信號轉化設備，采用城市的交換核心，具有安裝方便，高可靠性，應用靈活等特點；將以太網的傳輸距離從雙絞線的100米左右延長到20公里，為遠距離傳輸和組網提供了一套高可靠性，高性價比的解決方案。廣泛應用于平安城市、高速公路、能源、電力等行業。

產品特點

支持1000Base-SX/LX光纖傳輸標準，可與其他網絡產品互聯
10/100/1000Mbps、全雙工/半雙工自協商，可平滑升級
內、外置電源的獨立式收發器、插卡式收發器、14槽位機箱，靈活配置
內置高效交換內核，抑制廣播風暴
高速緩存容量：1Mb
內置MAC地址緩存數量：8K
整機包轉發率：1.75M
整機交換容量：12G
工作溫度：-20～70℃
平均無故障時間MTBF≥10萬小時
安裝簡便、即插即用

典型應用

方案一：點對點組網應用

方案二：點對多點組網應用

外形尺寸

獨立式尺寸圖（單位mm）機架式尺寸圖（單位mm）

選型指導

產品型號	描述
JW-SE20(GF1.GE1)-AT	1310波長，SC接口，20、40、60、80、100公里可選
JW-SE20(GF1.GE1)-AR	1550波長，SC接口，，20、40、60、80、100公里可選
JW-SE20(GF1.GE2)-AT	1310波長，SC接口，20、40、60、80、100公里可選
JW-SE20(GF1.GE2)-AR	1550波長，SC接口，，20、40、60、80、100公里可選
OB-2U	2U機箱，雙電源，14槽位

說明：

1. 熱插拔光模塊型號可選配LC接口

2. 傳輸距離60KM以上光模塊為非常規光模塊

型號參數	JW-SE20(GF1.GE1)-AT/R-B	JW-SE20(GF1.GE2)-AT/R-B
光學指標
光纖接口	SC接口（SFP光口可熱插拔）	SC接口（SFP光口可熱插拔）
波長	AT: Tx1310nm/Rx1550nm;20km AR: Tx1550nm/Rx1310nm;20km	AT: Tx1310nm/Rx1550nm; 20km AR: Tx1550nm/Rx1310nm; 20km
傳輸距離	20,40,60,80,100KM	20,40,60,80,100KM
光功率	-8～-3dBm	-8～-3dBm
靈敏度	≤-24dBm	≤-24dBm
網絡指標

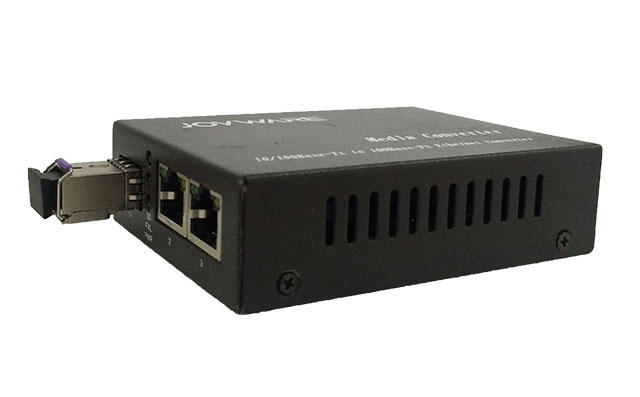

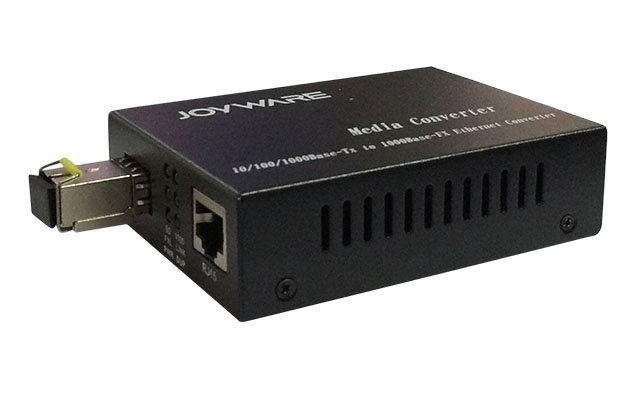

物理接口	1個RJ45	2個RJ45
接口速率	10/100M/1000M自適應	10/100M/1000M自適應
以太網標準	IEEE802.3，802.3u，802.3x	IEEE802.3，802.3u，802.3x
處理類型	存儲和轉發	存儲和轉發
MAC地址表	8K	8K
包轉發率	1.75Mpps	1.75Mpps
內部緩存	1Mb	1Mb
其他參數
電源	PWR	PWR
電口	Link	Link
光鏈路	FXL	FXL
供電電源	DC5V/1A	DC5V/1A
功耗	? 3W	? 5W
工作溫度	-20~70℃	-20~70℃
儲存溫度	-40~85℃	-40~85℃
工作濕度	5~90%無冷凝	5~90%無冷凝
靜電抗擾度	接觸放電：±2KV空氣放電：±4KV	接觸放電：±2KV空氣放電：±4KV
浪涌抗擾度	電源端口：±1KV網絡端口：±4KV	電源端口：±1KV網絡端口：±4KV
外殼	金屬材質，無風扇	金屬材質，無風扇
尺寸	94（長）×71（寬）×26（高）	94（長）×71（寬）×26（高）
重量	≤0.5kg	≤0.5kg
